เครื่องผลิตฟองน้ำโฟม PU Foam แบบยืดหยุ่นสำหรับโฟมโพลียูรีเทนแบบนุ่ม 37 KW
คำอธิบาย:
เครื่องนี้ส่วนใหญ่จะใช้สำหรับการผลิตของ
การผลิตยางโฟมยูรีเทนแบบนิ่ม (ความหนาแน่นประมาณ
10-50 กก./ลบ.ม.)
ระดับการทำงานของหุ่นยนต์อยู่ในระดับสูง
การผลิตมีต้นทุนต่ำและดำเนินการได้ง่าย
เป็นที่พึงปรารถนา
อุปกรณ์ในการผลิตผลิตภัณฑ์ยางโฟมในเฟอร์นิเจอร์
รองเท้า เส้นรอบวง เสื้อผ้าอิเล็กตรอน
และอุตสาหกรรมยานยนต์
ก. ข้อมูลจำเพาะของแต่ละองค์ประกอบ:
1. ผสมชั้นวางผสมและแท่นควบคุมที่เป็นรูพรุน 4m × 3.2m × 3.2m (L × W × H)

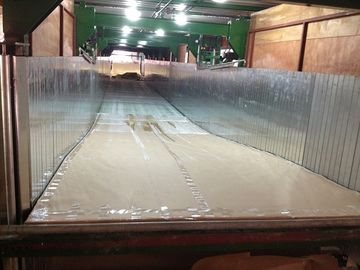

2. กระดานวางอุโมงค์อบแห้ง 17.5m × 2.4m × 1.2m (L × W × H)
3. ข้อต่อด้านข้างของอุโมงค์อบแห้ง 17.5m × 2.4m × 1.2m (L × W × H)
4. ชั้นวางเตาอบแห้ง 16.9m×4.55m×3.2m(L×W×H)
5. ระดับแนวการขนส่งในอุโมงค์อบแห้ง 17.5m×2.4m×0.8m(L×W×H)
6. ความกว้างของแผ่นฟองน้ำสำหรับเครื่องตัด 2.4m×1.30m (W×H)
(ประเภทอันเดอร์คัท)
B. ข้อกำหนดและหน้าที่ทางเทคนิคหลัก:
1. ขนาดโดยรวมของอุปกรณ์: 34m × 4.55m × 3.2m (L + ความกว้างรวม + H)
2. ปริมาณส่วนประกอบวัสดุโฟม: 13
3. ความกว้างของผลิตภัณฑ์: 1200mm~2300mm
4. ความสูงของผลิตภัณฑ์: ≤1200MM
5. ความหนาแน่น: 10Kg/m³~50Kg/m³
6. ความจุ: 2000mm/min~7000mm/min
7. ความจุสูงสุด: 200 ~ 300L/min
8. วิธีการทำฟอง: 1).เดือยลง, แกว่ง (ปรับขึ้น, ลง, ด้านหน้าหรือด้านหลัง)
2).ประเภทราง (ตรงกับ 2 รางโฟม: W1550mm/w2100mm)
9. การผ่อนชำระแบบเมมเบรน (ฟังก์ชัน Flat topping)
10. ประกาศตัวจับสำหรับการขาดวัสดุ (ฟังก์ชั่นป้องกันฟอง)
11. วางแผงอุโมงค์อบแห้งความสูงและความกว้างด้วยระบบไฟฟ้า
12. แนวการขนส่งของข้อต่อด้านข้างของอุโมงค์อบแห้งความสูงและความกว้างดำเนินการด้วยระบบไฟฟ้า
13. กระดาษและฟิล์มร่างกายถูกดึงออกโดยอัตโนมัติ
14. ง่ายต่อการเปลี่ยนเครื่องกวนผสมทั้งสองแบบ (Φ100mm) และตัวผสมล่วงหน้า
15. วิธีการควบคุมการขยายพันธุ์:
1).ควบคุมโดย PLC ชนิดต่างๆ ของฟองน้ำอย่างต่อเนื่อง 1 ครั้ง
2). การควบคุมตัวแปลงสัญญาณทั้งหมด, การซิงโครไนซ์สายการผลิต;

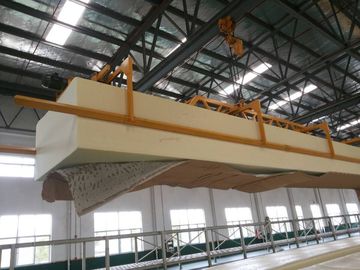

16. ขนาดสูงสุดของฟองน้ำ: 1500mm×2300mm×1300mm(L×W×H).
17. กำลังไฟฟ้าของเครื่องจักรผสม: 37kw
18. กำลังไฟทั้งหมด: 130kw
C. คำสั่งของการจัดการหลักและวัสดุ

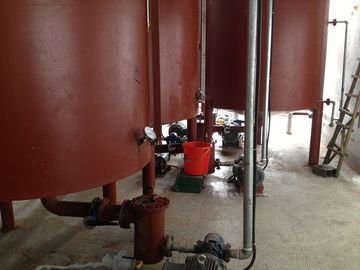

1. หม้อวัตถุดิบ (ความดันบรรยากาศ)
|
พิมพ์ |
การใช้งาน |
ข้อมูลจำเพาะ |
ปริมาณ |
|
หม้อใหญ่ |
PPG |
6m³/δ 5mmA3 เหล็กกล้าคาร์บอนที่มีอุณหภูมิคงที่ |
1 |
|
หม้อใหญ่ |
ผง PPG+ น้ำมันขาว |
4m³/δ 5mmA3 เหล็กกล้าคาร์บอนพร้อมระบบอุณหภูมิคงที่ |
2 |
|
หม้อใหญ่ |
TDI |
4m³/δ สแตนเลส 4 มม. กวนด้วยอุณหภูมิคงที่ |
1 |
|
หม้อใหญ่ |
MC |
2m³/δ สแตนเลส 3 มม. พร้อมอุณหภูมิคงที่ |
1 |
|
หม้อ |
น้ำ |
400L/δ สแตนเลส 1.5 มม. พร้อมระบบเติมน้ำอัตโนมัติและตัวกรองน้ำ |
1 |
|
หม้อ |
น้ำมันซิลิโคน ทนไฟ สีดำ |
200L/δ สแตนเลส 1.5 มม. |
3 |
|
หม้อ |
เอมีน สแตนนัม สสารสี |
120L/δ สแตนเลส 1.5 มม. |
4 |
|
หม้อ
|
ผงหินกวน |
1.0m³/δ 3mm/A3 สายรัดเหล็กคน |
1 |
|
หม้อ |
MC |
118L หม้อมาตรฐาน |
1 |
เงื่อนไขการชำระเงิน: ชำระเงินล่วงหน้า 30% โดย T/T เมื่อลงนามในสัญญา
70% ครอบคลุมโดย T/T ก่อนจัดส่งหรือยืนยัน L/C
การติดตั้งและการเริ่มต้น: จะมีการกำหนดช่าง 2 คนเพื่อประสานงานการติดตั้ง การว่าจ้าง และ
ค่าฝึกอบรม ค่าเครื่องบิน และที่พักที่เหมาะสม บวก USD80/วัน จะถูกเรียกเก็บเพิ่มเติม
การรับประกัน: รับประกันแบบจำกัด 12 เดือนนับจากวันที่จัดส่ง ไม่รวมชิ้นส่วนสึกหรอ
ค่าขนส่งสำหรับชิ้นส่วนที่จะเปลี่ยนในช่วงระยะเวลาการรับประกัน
จะต้องเป็นภาระของลูกค้า
