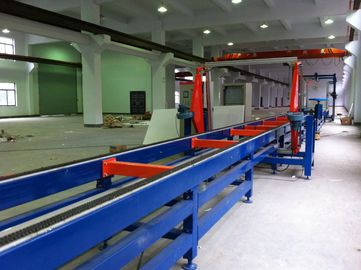

PLC กำไรต่อหุ้นอย่างต่อเนื่องแนวนอนเครื่องตัด EPS สายการผลิต 4M
ตัวเลือก:
1. ตำแหน่งระบบสายไฟอัตโนมัติ
2. ระบบการสูญเสียรีไซเคิลอัตโนมัติ
การประยุกต์ใช้:
บล็อก EPS ยาวตัดต่อเนื่อง
ความได้เปรียบ:
รายละเอียด:
เส้นตัดทั้งหมดประกอบด้วยดังนี้
1. Tilter (1) ความยาว 2000mm ความกว้าง 800 มม
2. โซ่ลำเลียง (2) ความยาว 8000mm ความกว้าง 800 มมหา Block ขุดและศูนย์กลางการดำเนินงาน
คณะกรรมการกำไรต่อหุ้น มันเป็น drived ด้วยมอเตอร์ SIEMENS AC ซึ่งขับเคลื่อนด้วยอินเวอร์เตอร์ SIEMENS
3. สถานีตัดแนวนอน (3) สำหรับการตัดแนวนอน มันถูกใช้เพื่อตัดบล็อกโฟมเพื่อขอ
thickness.Are ติดตั้งบนกรอบตัดแนวนอนและเครียดมีน้ำพุ แรงดันไฟฟ้าตัดสามารถ
ที่จะได้รับการปรับอุณหภูมิตัดที่ดีที่สุดสำหรับโฟมความหนาแน่นที่แตกต่างกัน
4. สถานีตัดแนวตั้ง (5) สำหรับการตัดแนวตั้ง มันสามารถตัดผ้าเป็นกำไรต่อหุ้นที่จะแตกต่างกันและความกว้าง
การตัดแต่งทั้งสองฝ่าย
5. ลูกกลิ้งลำเลียง (6) ความยาว 2000mm, ความกว้าง 800 มมสำหรับหุ้นที่ถูกบล็อก
6. ลงสถานีตัด (7) ที่จะตัดกำไรต่อหุ้นเพื่อขอความยาว หม้อแปลงไฟฟ้า 10kVA คือการใช้เพื่อให้ความร้อน
สายไฟ แรงดันไฟฟ้าตัดที่สามารถปรับเปลี่ยนเพื่อให้ได้อุณหภูมิที่ดีที่สุดสำหรับการตัดโฟมความหนาแน่นที่แตกต่างกัน
แต่ก็มีการลำเลียงลูกกลิ้ง (8) ความยาว 4500mm ความกว้าง 800 มมยัง
7. ลูกกลิ้งลำเลียง (9) ความยาว 4000mm, 1300mm กว้างสำหรับการส่งออกบล็อก
รายละเอียด:
| แบบ | 4m | |
| ระบบควบคุม | PLC | |
| แม็กซ์ กำไรต่อหุ้นที่ถูกบล็อก | L4000 * * * * * * * * W1300 H1000mm | |
แม็กซ์ จำนวนสายไฟ | แท่นตัดแนวนอน | 40pcs |
| แท่นตัดแนวตั้ง | 15pcs | |
| ลงสถานีตัด | 20pcs | |
นาที. ระยะทางตัด | ตามแนวนอน | 8mm |
ลงตัด | 400mm | |
ความเร็วในการตัด | 0 ~ 3m / นาที (ปรับ) | |
ความต้องการไฟฟ้า | 380V, 50Hz, 3phases | |
การติดตั้งไฟฟ้า | 24kW | |
ขนาดโดยรวม | L20500 * * * * * * * * W2500 H2950 มม | |
น้ำหนัก | 3280kgs | |
ผลิตภัณฑ์สำเร็จรูป:
