| แบบอย่าง | DTPQ-1650 | DTPQ-2150 |
| ขนาดสินค้าสูงสุด | L2500*W1650*H1200mm | L3000*W2500*H1200mm |
| ตัดความหนา | 2.0-200mm | 2.0-200mm |
| มีดตัด | 8500mm | 9400mm |
| ระบบควบคุม | ตัวแปลงสัญญาณ | ตัวแปลงสัญญาณ |
| ความเร็วในการตัด | 0-25m/นาที | 0-25m/นาที |
| พลังโดยรวม | 8.14kw | 8.14kw |
| ขนาดโดยรวม | L5800*W3500*H2400mm | L7800*W4200*H2400mm |
| น้ำหนักรวม | 2000กก. | 2200กก. |

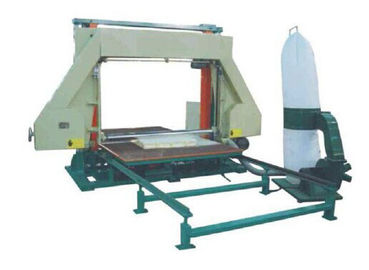

เครื่องนี้ใช้เทคโนโลยีล่าสุดจากต่างประเทศในการแปลงความถี่และการควบคุมความเร็ว และส่วนใหญ่เหมาะสำหรับการหั่นโฟมแบบลูกสูบในแนวนอนมาพร้อมระบบดิจิตอลอัตโนมัติเต็มรูปแบบ
ระบบควบคุมช่วยให้ใช้งานได้ง่ายและตัดได้อย่างแม่นยำ
โครงสร้างเครื่อง
& เครื่องนี้ประกอบด้วยฐาน ที่ยึดเครื่องมือสายพาน โต๊ะทำงาน และกล่องควบคุมไฟฟ้า
& ฐานเครื่องประกอบด้วยฐานราก, คอลัมน์, แขนเลื่อน, สกรูและน๊อต, บีม, ไขควงยก ฯลฯ
& ที่จับเครื่องมือเข็มขัดประกอบด้วยตัวจับเครื่องมือ, ล้อใบมีดคัตเตอร์และอุปกรณ์ขับเคลื่อน, ตัวตัดสายพาน, กล่องใบมีด, กลไกการปรับความเอียง, ฝาครอบป้องกัน ฯลฯ
& โต๊ะทำงานประกอบด้วยแท่น, ล้อเลื่อน, รางนำทาง, วงเล็บ, อุปกรณ์ขับเคลื่อนแท่น, บัฟเฟอร์ ฯลฯ
หลักการทำงาน
1. หลังจากวางโฟมบนแท่นแล้วมอเตอร์ขับเคลื่อนบนฐานพร้อมกับสายพานวีและตัวลดเกียร์ตัวหนอนให้ขับเฟืองเกียร์และชั้นวางด้านหลังแท่นหมุนเพื่อให้แพลตฟอร์มเคลื่อนไปที่ไกด์ รางและผ่านกลองในลักษณะลูกสูบปลายทั้งสองของรางนำทางติดตั้งสวิตช์เคลื่อนที่แบบปรับได้ เพื่อให้แท่นสามารถเคลื่อนที่ไปในทิศทางขนานภายในช่วงพื้นที่ที่กำหนดไว้ล่วงหน้าเพื่อให้แน่ใจว่ามีการป้อนและตัดขนานกันมีการติดตั้งบัฟเฟอร์ระหว่างแท่นและรางนำเพื่อลดการสั่นสะเทือนที่เกิดขึ้นเมื่อแท่นเคลื่อนที่
2. ติดตั้งล้อเครื่องตัดสายพานบนที่ยึดใบมีดมอเตอร์ขับเคลื่อนทำงานร่วมกับรอกสายพานร่องวีเพื่อชะลอความเร็ว และขับเคลื่อนล้อเครื่องตัดสายพานให้หมุน เพื่อให้ตัวตัดสายพานหมุนไปรอบๆ ล้อเครื่องตัดสายพานที่ยึดมีดสายพานมีล้อเจียรมีดสายพานเพื่อให้ใบมีดคมการยกและลดระดับที่พักเครื่องมือสายพานถูกควบคุมโดยมอเตอร์ขับเคลื่อนอีกตัวหนึ่งหลังจากที่มอเตอร์ขับเคลื่อนถูกลดความเร็วโดยตัวลดเกียร์ มอเตอร์ขับเคลื่อนจะขับลีดสกรูร่วมกับเฟืองบายศรีที่ปลายทั้งสองข้าง ดังนั้นจึงขับน็อตลีดสกรูและปลอกเลื่อนที่เชื่อมต่อกับน็อตลีดสกรูเพื่อให้ทราบถึงการเคลื่อนที่ของการยกพร้อมที่ใส่มีด
3. เครื่องถูกควบคุมโดยแผงการทำงานแผงของกล่องควบคุมการทำงานมีสวิตช์เปิดปิด ปุ่มควบคุมต่างๆ ไฟแสดงการทำงาน ตลอดจนมาตรวัดความหนา ปุ่มเดินหน้า ถอยหลัง ปุ่มหน่วงเวลา มาตรวัดเอาต์พุต ฯลฯ
4. เครื่องนี้ยังมีกลไกการปรับความเอียงของเครื่องตัดอีกด้วยเมื่อตัดโฟมด้วยมีด มุมเอียง (มุมระหว่างระนาบของมีดกับระนาบแนวนอน) สามารถเลือกได้ตามความหนาและความหนาแน่นของโฟมค่าทั่วไปสำหรับช่วงความเอียงตั้งแต่ -2° ถึง +3° ดังนี้
